在半导体制造与高精密电子组装过程中，静电放电 (ESD) 是导致芯片击穿与良率损耗的无形杀手。普通的绝缘硅胶容易累积静电荷，而导静电硅胶垫 (Anti-static / Dissipative Silicone Pad) 通过在硅胶分子链中导入导电介质，构建了稳定的电荷耗散通道，成为 ESD 防护区 (EPA) 的核心耗材。

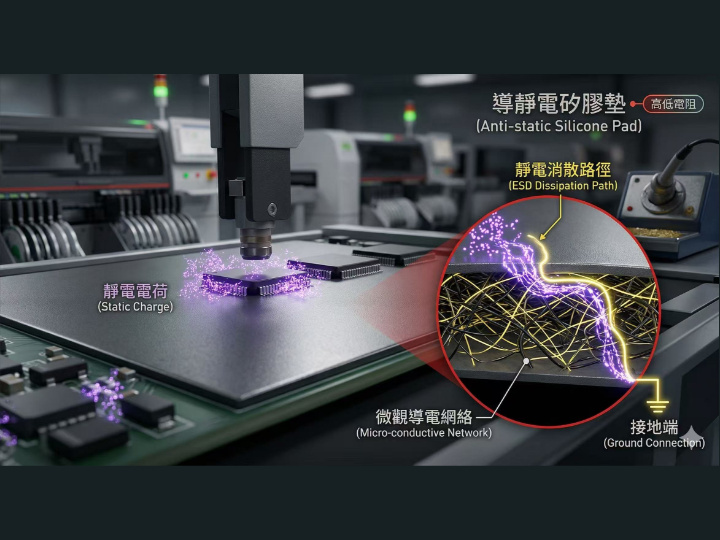

材料科学原理：渗透理论与电阻率控制导静电硅胶的效能取决于导电填料在非导电硅胶基材中的分布状态：

1. 导电网络与渗透阈值 (Percolation Threshold)：通过精密控制导电碳黑或金属微粉的填充量，使其达到“渗透阈值”。此时，导电粒子在微观下刚好相互接触，形成连续的导电网络，而不影响硅胶本身的回弹力与物理强韧度。

2. 表面电阻率模型：垫片的导电效能通常由表面电阻率 Rs 衡量，其纯文字公式定义如下： Rs = rho_s * (L / W) (其中 Rs 为表面电阻，rho_s 为材料特性电阻率，L 为长度，W 为宽度) 立兴 (Lixing) 的产品将电阻值稳定控制在 10^6 至 10^9 欧姆 (Ohms) 之间。这属于标准的“静电耗散型”区间，能防止电荷过快放电导致的二次击穿伤害，同时确保静电荷不会在表面累积。

3. 物理稳定性：与表面喷涂型的短效抗静电剂不同，导静电硅胶垫是将导电体深层植入高分子结构中，因此具备永久性的抗静电效果，且耐温性高，在连续自动化作业环境下不脱粉、不迁移，无微粒污染风险。

工业应用场景

• SMT 载具与自动化组装工作台面： 防止精密元件在 Pick & Place 抓取与放置过程中产生摩擦起电 (Tribocharging)。

• 晶圆测试与封装夹具： 提供弹性均压缓冲的同时，确保元件电位与设备接地端保持平衡。
