在高阶光伏逆变器、大功率直流快充桩模块以及智能重工驱动器中，新型半导体（如 SiC, GaN）的开关频率已跨入数百千赫兹（kHz）的区间。这使得界面导热矽胶布 (Thermal Conductive Silicone-Electronic Glass Cloth) 不仅要承受高温与高压锁固应力，更要面对高频高压交变电场引发的“热电耦合（Thermo-Electrical Coupling）”严苛挑战。

传统增强材料在高温与大扭矩长期作用下，矽胶基质会在微观粗糙界面发生毛细应力松弛，导致局部层间剪切退化；同时，高频电场会在材料内部的微观交界处诱发介电损耗发热。若材料无法在高温下抑制这种电荷积累，便会引发微秒级的介电热击穿。立兴 (Lixing) 新一代高密实度电子布导热矽胶布，通过对抗毛细剪切退化与热电崩溃的结构设计，大幅提升了工业制程的长期信赖性。

材料科学原理：微观毛细剪切应力松弛与临界热电击穿模型

1. 高温界面的微观毛细剪切应力松弛（Capillary Shear Stress Relaxation）机制： 在散热片与元件表面的不平整微观谷峰重压下，导热矽胶布内部的聚硅氧烷橡胶会表现出非线性的流体本质，试图挤入微观空隙中。在高分子链段发生高温热膨胀时，填料与电子布界面会承受显著的微观毛细剪切力。 立兴改用高密实度、低透光率的电子布（Electronic-Grade Glass Cloth）作为核心骨架，超细玻璃纤维线束以高密度平面交织。当局部毛刺施加剪切力时，应力会沿着密实无网孔的纤维表面进行二维重组，阻止了局部高分子体系因“毛细滑移”引起的厚度衰减，长效维持了安全的绝缘屏障厚度。

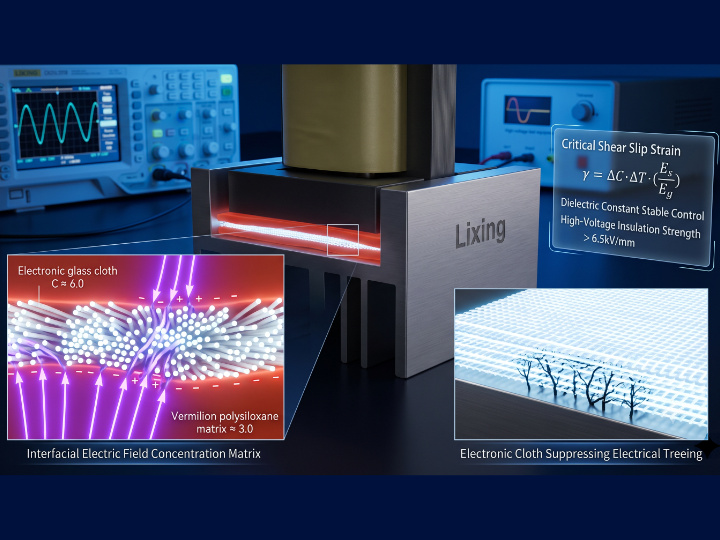

2. 多相介质界面的高频微区漏电与热电击穿（Thermal Breakdown）模型： 高频交变电场会导致多相复合材料内部产生显著的漏电流与介电损耗。当材料内部温度由于热阻升高而爬升时，矽胶的电导率会呈现指数级上升。其系统发生不可逆热电崩溃的临界热电击穿场强 E_tc 可由以下纯文字公式进行量化： E_tc = (2 * K_m * (T_m - T_a) / (sigma_0 * d^2))^(0.5) (纯文字：E_tc = (2 * K_m * (T_m - T_a) / (sigma_0 * d^2))^(0.5)，其中 E_tc 为临界热电击穿电场强度，K_m 为本体系热导率，T_m 为基质的最高耐受临界温度，T_a 为环境基础温度，sigma_0 为初始电导率，d 为导热矽胶布的工作厚度) 立兴通过真空浸润技术，使纳米级陶瓷导热粉体完全渗透并包裹住电子布的每一根微细纤维，消除了纤维间的微观气隙，从源头降低了初始电导率 sigma_0，并将材料的漏电起痕指数（CTI）稳定控制在良好区间，防范了高频高温下的微秒级介电热击穿。

工业应用场景

• 高频高压光伏逆变器与 SiC 功率模块： 安装于高频切换的半导体芯片与铝制散热器之间，在高工况下稳定排除热量，长效杜绝局部电弧击穿短路。

• 大功率直流充电桩模块： 面临严苛的户外高温与自动化高锁固扭矩，长效提供高信赖性的平面应力抵抗与高压电气绝缘防护。
