压合厂在评估 FPC 绿色硅胶垫时，常在规格上看到“绝缘、耐电压”的描述，却不一定有对应的测量数值。选型前建议依序核对三件事：供应商能否提供依标准方法测得的耐电压或绝缘电阻资料、垫片的厚度与边缘在压合机台上是否符合实际电位差、以及高温压合循环后这些特性是否有追踪记录。以下先给核对顺序，再说明背后的测量原理。

为什么 FPC 压合会在意绝缘与耐电压

FPC 柔性电路板热压合时，缓冲垫直接接触软板与热盘，压合设备的加热与感测回路也要求垫片在厚度方向不形成非预期的导通路径。因此“绝缘”与“耐电压”常一起出现在询价规格里，但两者其实是不同的测量：前者看材料在施加电压下的电阻，后者看材料在多高的电压下仍不被击穿。若只用一个名词概括，容易到验收阶段才发现双方认知不同。

以 FPC绿色硅胶垫为例

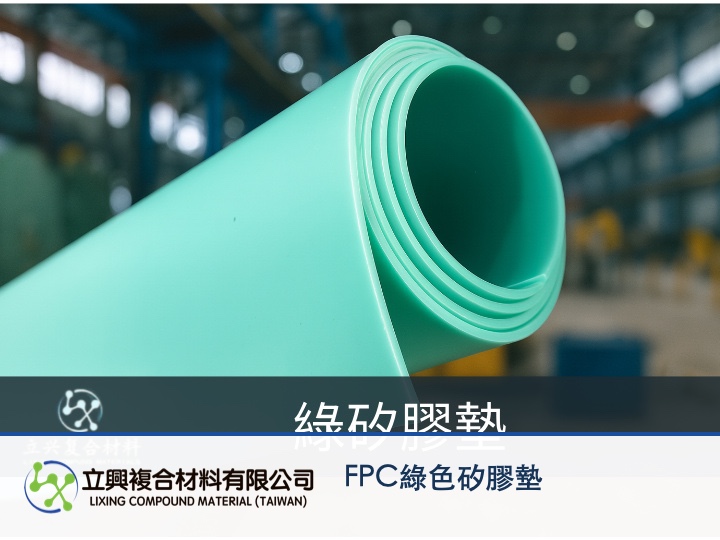

立兴复合材料的 FPC绿色硅胶垫（绿色硅胶垫，Green Silicone Pad）是硅胶加玻璃纤维结构的压合缓冲材料。官方产品页定性载明其具备绝缘与耐电压特性，适用于敏感电子零件的固定与屏蔽情境；但页面未提供绝缘电阻、介电强度或耐电压的具体数值，这正是选型时需要主动向供应商核对的部分，而不是预设名称即代表性能。

材料机制：硅胶与玻纤层

硅胶本身属于高绝缘材料。绿色硅胶垫的结构是硅胶中间只有一层玻璃纤维布作为补强，提供尺寸稳定与抗撕裂；玻璃纤维同属绝缘材料，因此厚度方向维持绝缘特性。部分现场人员口语称这类垫片为“硅胶布”，但实务上它是含补强层的压合缓冲垫，选型应以结构说明与测量资料为准，而不是俗称。

用电场强度理解“耐电压”

在电场可近似均匀且与厚度方向一致时，可用 E = V / d 理解垫片承受的电场：E 为电场强度（单位 V/m），V 为两侧电位差（单位 V），d 为绝缘厚度（单位 m）。同样的电位差下，厚度越薄电场越高，可作为比较不同厚度或工况的起点；此关系只适用于均匀电场。耐电压与介电强度的测量可参考 ASTM D149 固体电气绝缘材料介电击穿电压与介电强度标准测试方法，绝缘电阻可参考 ASTM D257 绝缘材料直流电阻或电导标准测试方法。限制是：介电强度不是材料的固定常数，测量值会随厚度、温度、湿度、升压方式与表面污染改变；边缘、尖角与气隙也会造成电场集中，实验室数值不能直接等同压合机台上的实际绝缘余量，也不构成整机绝缘耐压的保证。

核心技术重点

• 材质为硅胶加单层中央玻璃纤维布补强，玻纤厚度 0.2 ± 0.02 mm。
• 硬度 50 HA ± 5 HA，延伸率 380% ± 10%，撕裂强度大于 70 kgf/cm²。
• 耐温性能 200°C；正常操作条件下使用寿命约 2,000 至 3,000 次，实际视操作条件而异。
• 官方产品页定性载明绝缘与耐电压特性，但未提供绝缘电阻或耐电压数值，选型需另行索取测量资料。
• 长度、宽度、厚度与硬度皆可依制程客制，支持贴背胶、卷材或精密冲型出货。

工业应用情境

此类缓冲垫主要用于 FPC 软板热压合、软板补强压合与相关电子组装制程，在热盘与被压材料之间提供均压缓冲；在涉及敏感元件的工站，绝缘与耐电压特性会被一并列入进料检验项目。安装时需确认热盘表面平整无刮伤、垫片平贴加热面，并避免尖锐弯折，以免内部玻璃纤维结构受损。

选型核对顺序

• 向供应商索取依标准方法（例如 ASTM D149、ASTM D257）测得的耐电压或绝缘电阻资料，并确认测量时的厚度、湿度、温度与电压条件。
• 厘清需求是“绝缘电阻”还是“耐电压”，两者要分开验证，不以单一名词概括。
• 核对机台安装状态：热盘平整度、垫片贴合，以及垫片边缘与带电部位的距离。
• 规划高温循环后的复测：耐温 200°C 是材料耐受描述，绝缘与耐电压在长期热老化后的变化仍需资料或自行追踪。

结论

“绝缘”与“耐电压”是两个不同的验收方向：前者关注材料在电压下的电阻，后者关注材料在多高的电压下仍不被击穿。选型时先取得标准方法的测量资料，再核对垫片厚度、边缘与机台安装条件，才能把规格名称转成可验收的条件。完整规格与客制选项可参考 FPC绿色硅胶垫产品页。
