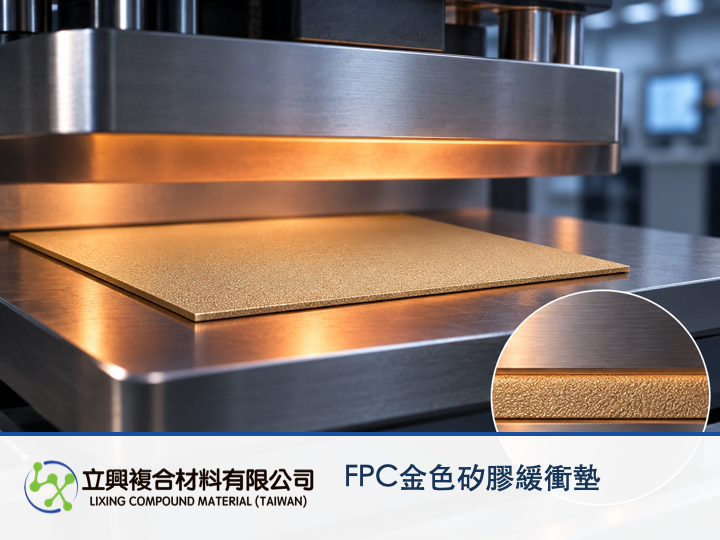

在 PCB、FPC、软硬结合板与 IC 载板压合中，升温曲线只是设定值；材料界面是否贴合、压力是否得到缓冲、热量是否穿过叠层，才会共同影响工艺窗口。本文以 FPC金色硅胶缓冲垫 为例，整理可核实的产品信息与高温压合选型思路。

高温压合的三个工程机制

第一，缓冲层在闭合压力下顺应叠层的微小高度差，使接触更连续；第二，产品页所述 PTFE 纳米涂层提供防粘表面，降低拆板时的粘附干扰；第三，多层氟树脂与纤维复合结构共同承担高温、压力与传热路径。以上机制仍须结合实际压机、叠构与周期验证。

公式：用傅里叶定律理解界面热路径

平板稳态一维近似可写为 q = kA(T1 – T2)/L，其中 q 是传热率（W）、k 是导热系数（W/(m·K)）、A 是垂直热流面积（m²）、T1 与 T2 是两侧表面温度、L 是厚度（m）。依据 MIT OpenCourseWare 传热讲义，该式适用于近似均质、导热系数可视为常数的一维稳态平板；它忽略升温瞬态、接触热阻、压缩变形、各向异性与边缘散热，因此仅用于原理说明，不能作为本产品规格或性能保证。

核心技术要点

• 正式产品页列示耐温 280°C，实际设定仍须按叠构与设备条件确认。
• 页面列示抗压 >45 kg/cm² 与硬度 85–90 Shore A，应与压机压力分布共同评估。
• PTFE 纳米涂层被描述为防粘层，拆板与表面洁净管理仍应纳入作业规范。
• 多层氟树脂／纤维复合结构用于压合耗材，不能从外观推定未公开的层厚。
• 页面列示约 600 次并注明取决于工艺，换片基准应跟踪外观、厚度与工艺结果。

应用与选型提醒

公开用途包括 PCB、FPC、软硬结合板、IC 载板、HDI 与高频高速板。导入前宜记录压合温度、压力、保压时间、叠层厚度、接触面积与拆板方式，再确认垫片厚度公差及更换判定；不要仅凭一个耐温数字决定整套工艺。

把材料资料转成可验证的工艺条件

选型重点是让缓冲、热路径与防粘需求落在同一张检查表。查看 FPC金色硅胶缓冲垫产品资料，并依据实际设备与样件条件向立兴确认适用规格。
