导电布胶带如何撑起电磁屏蔽路径?从吸收损耗公式看接地贴合设计

金属机壳接缝、连接器边缘或线束搭接处,如果电磁能量从缝隙泄漏,可能造成邻近电路噪声、测量结果不稳定,甚至让 EMC 预测试反复卡关。很多工程师遇到的情况是:外壳锁固扭力都对,噪声却仍时有时无,追根究底常常是接地路径本身不连续。

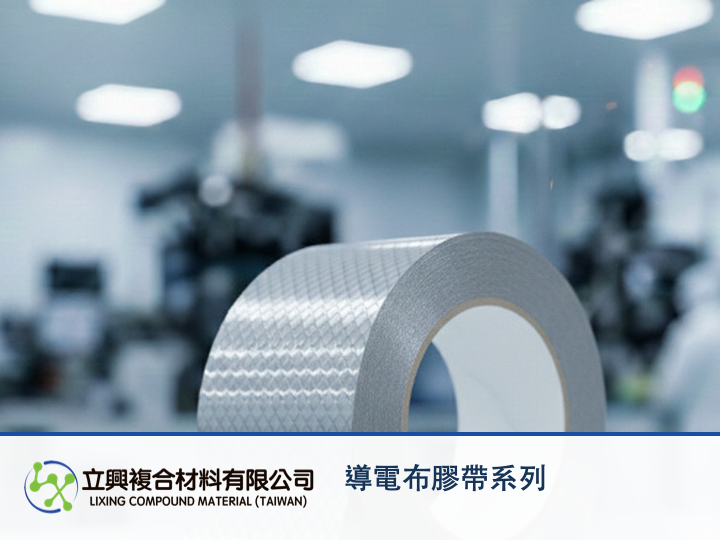

立兴复合材料的导电布胶带系列(LX-DDB 系列),采用 260T 高密度平纹导电布为基材、搭配导电亚克力胶,可直接裁切贴覆在机壳接缝、连接器外壳或线束搭接处,作为可局部修补、可返工的屏蔽辅材。
材料机理:导电织物如何撑起连续导通路径
导电布胶带要发挥屏蔽辅助作用,关键不只是「布本身导电」,而是胶层必须同时提供机械粘着与电气接触,让贴合面与导电布之间形成低阻抗的连续导通路径,而不是把普通绝缘胶带叠加在金属件上充数。产品页公布的表面电阻 ≤ 100 mΩ,描述的正是这条导通路径本身的电阻表现,并非屏蔽效果(dB)数值。
工程公式:吸收损耗与集肤深度
电磁屏蔽领域常用 Schelkunoff 屏蔽效果分解,把总屏蔽效果拆成反射损耗、吸收损耗与多重反射修正三项;其中吸收损耗可用下列纯文字公式表示:
A(dB) = 8.7 x t / delta; delta = 1 / sqrt(pi x f x mu0 x mu_r x sigma)
式中 t 为屏蔽材料厚度、delta 为集肤深度(与 t 同单位)、f 为电磁波频率(Hz)、mu0 为真空导磁率、mu_r 为材料相对导磁率、sigma 为材料电导率(S/m)。该模型适用于远场平面波入射、材质视为均匀连续导电层的简化情境,来源为 LearnEMC 平面波屏蔽效果计算器(Schelkunoff 吸收损耗理论)。它只说明材料厚度与电导率如何影响吸收损耗的工程原理,不是本产品的实测屏蔽效果数值;本产品页未公布独立屏蔽效果(dB)测试结果,也未包含接缝、开孔或搭接电阻造成的泄漏,实际效果仍需依安装方式与频段另行验证。
核心技术要点
- 基材为 260T 高密度平纹导电布,具连续导电织物结构。
- 导电亚克力胶提供 ≥ 1.0 kg/in 粘着力与 ≥ 1.3 kgf/in(180°)剥离强度(PSTC-101)。
- 表面电阻 ≤ 100 mΩ,可作为机壳接缝或搭接处的低阻抗接地参考。
- 短期耐温 120°C(EN344)、长期使用温度 80°C,适用一般电子机构环境。
- 厚度可依需求定制,方便配合不同接缝宽度与装配公差。
工业应用场景
常见于机壳接缝屏蔽、静电防护、PCB 接地搭接与线束包覆等场合,可作为金属屏蔽罩、连接器外壳或电控箱体的局部修补与加强导通路径之用。
选型与设计提醒
选用前建议依实际搭接界面确认接地路径是否连续,并留意 80°C 长期使用温度与 120°C 短期耐温是否符合机构所在环境;同时可依粘着力与厚度定制选项,评估是否符合接缝宽度与拆修需求,实际屏蔽效果建议依应用频段与安装条件另行量测确认。
导电布胶带可作为机壳接缝与线束搭接的实用辅材,但整体屏蔽效果最终仍取决于接地与安装设计,而非单一材料规格;如需进一步信息,可参考立兴复合材料导电布胶带系列产品页。
