薄型电子的热点，常常卡在界面

智能手机、平板与精密电子设备的空间越来越有限，热源与金属散热件之间如果存在未贴合区域，热流就可能被迫绕路。选择薄型材料时，不能只看材料名称，还要同时检查热路径、贴合面积与施工条件。

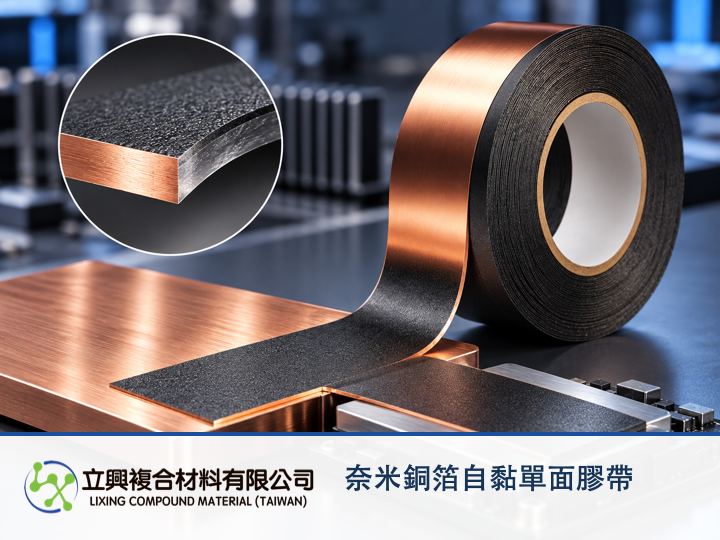

奈米铜箔自粘单面胶带以高导热铜基材结合奈米碳复合技术，并以单面亚克力胶完成固定。根据官方产品资料，复合层导热系数列示为 600~800 W/mk，总厚度列示为 0.03 ± 0.005 至 0.155 mm；实际效果仍需回到组件热路径与测试条件确认。

三个与导热设计直接相关的机制

1. 铜基材提供面内扩散的设计基础

铜基材的作用不只是承载胶层，也让热点有机会沿面内方向扩散到更大的区域。奈米碳复合层是官方页面所述的材料特色，本文依据公开资料说明，不把一般材料原理写成单一产品的实测结果。

2. 胶层与界面决定热路径是否连续

导热材料如果没有稳定贴合，界面空隙会增加热流通过的阻碍。官方页面建议避免手触胶面，低于 15°C 时先加热表面，并以 2-3Kg 力施压排出空气；实际仍应按设备与样件确认。

3. 薄型化需要同时看热与机械条件

官方列示总厚度与基材厚度范围，也提到柔韧性、加工稳定性与 EMI 屏蔽。这些信息可用于初步筛选，但不代表在所有装配公差、温度与表面状态下都能得到相同结果。

公式：傅里叶热传导定律

工程模型：Q = -k A dT/dx。Q 是热传导率，单位 W；k 是导热系数，单位 W/(m·K)；A 是垂直热流方向的面积，单位 m²；dT/dx 是温度梯度，单位 K/m。此式适用于连续介质、导热主导且可描述的稳态区域；它未单独计入胶层接触热阻、界面空隙、边缘散热与瞬态效应，因此只是原理说明，不是产品规格或保证值。来源：Fourier’s Law of Heat Conduction。

核心技术重点

• 复合层导热系数：官方页面列示 600~800 W/mk。
• 总厚度：官方页面列示 0.03 ± 0.005 至 0.155 mm。
• 基材厚度：官方页面列示 0.009 至 0.07 mm。
• 胶水类型：单面亚克力胶，颜色包含黑色与透明浅黄。
• 耐温与贴合：官方列示短期/长期 120/80°C，并提供施压贴合提醒。

民用工业应用与选型提醒

可将它纳入智能手机、平板、消费电子模块与精密电子设备的薄型热管理评估。选型时先确认热源到散热件的路径，再核对厚度公差、基材尺寸、胶面状态、贴合温度、施压方式与后续加工。若同时需要 EMI 屏蔽，仍应以实际频段、接地方式与样件测试确认。

想进一步确认产品结构与可用规格，可回看奈米铜箔自粘单面胶带产品页，并提供实际尺寸、热源位置与装配条件给工程人员评估。

主题标签：高导热铜箔胶带、电子散热、热管理、奈米碳、薄型化
