精密电子组装与 PCB 治具的接触面，不只要处理定位和缓冲，也要把静电风险纳入工序管理。污染、压缩量和接触面积的变化，都会让现场测量与材料判断更复杂。抗静电硅胶垫可作为需要兼顾缓冲与受控电阻路径时的公开资料选项。

产品确认与工程痛点

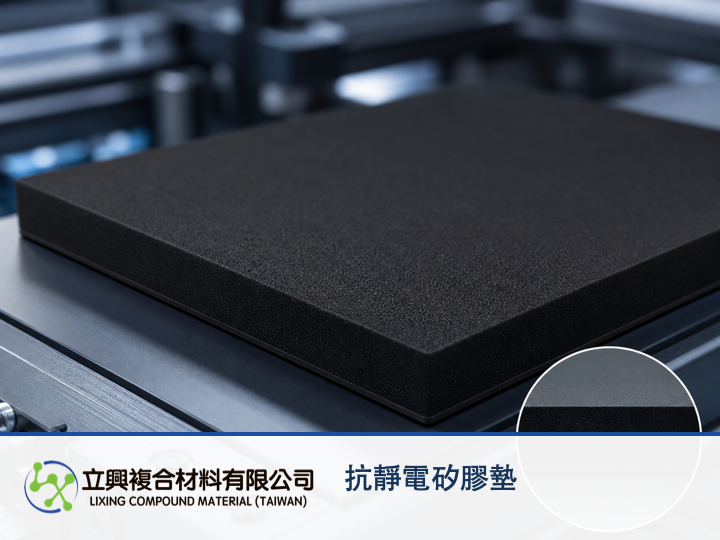

正式产品页将本产品列为黑色抗静电硅胶垫，表列厚度 3.0 mm、硬度 Shore A 30 ± 5 和欧姆值 50 ± 10 Ω；这些是产品页公布值，不能直接外推为整个设备的 ESD 效果。页面也列出精密电子组装垫、PCB 生产治具耗材和半导体设备缓冲等用途。

与 ESD 防护相关的机制

第一，当垫材形成连续接触路径时，电阻、接触状态和接地配置共同影响电流路径。第二，低硬度材料在不平整表面上的贴合会改变实际接触面积，应以装配后状态测量。第三，拉伸、撕裂和永久变形等公开机械数据可帮助规划治具重复压合下的材料检查，但仍需按循环条件验证。

工程公式：欧姆定律

V = I R。V 为电压（V），I 为电流（A），R 为电阻（Ω）。Oregon State University 的欧姆定律说明将其用于线性、欧姆性导电路径。它适合用来理解受控电阻路径；硅胶垫的实际结果仍受压缩、接触面积、污染、湿度、温度和测量方法影响，并非产品放电能力、系统合规或保护保证。

五项已核实技术重点

• 正式产品页列示外观为黑色。
• 表列厚度为 3.0 mm。
• 表列硬度为 Shore A 30 ± 5。
• 表列欧姆值为 50 ± 10 Ω。
• 页面列示可裁切为垫片、衬垫或垫圈等形式。

民用工业应用与选型提醒

在精密电子组装、PCB 治具或自动化设备保护接触面，先确认接地架构、接触几何、压缩量与清洁流程。再按正式产品页核对尺寸与公开数据，并以实际治具完成电阻和机械循环测试。

结论

把垫材视为整个 ESD 管理链的一个接口，而不是单独的保护承诺，有助于建立可追溯的选型与维护判断。需要确认加工尺寸或工况适配性时，可由产品页进一步联系确认。
