电子设备散热，卡在”看不见的缝隙”

在高密度电子组装中，芯片与散热片之间即便肉眼看起来平整，实际表面仍存在微米级的粗糙度与公差。这些肉眼看不到的空气间隙会让热阻明显上升，导致芯片温度偏高、系统降频甚至影响使用寿命。工程团队常遇到的情况是：散热片选得够大、风扇转速也提高了，温度却依旧压不下来——问题往往不在散热片本身，而是接触界面没有贴合好。

用导热硅胶垫把间隙”填满”而不是”压平”

要解决界面接触问题，材料需要具备一项关键能力：在较低压力下就能自行变形贴合。立兴复合材料的导热硅胶垫（Silicone Gap Pad / Thermal Pad）正是针对这类场景设计，依公开资料，其硬度范围为 5 Shore B 至 40 Shore B，材质柔软，可在锁附压力有限的组装条件下，顺着散热片与元件表面的细微起伏自然变形，取代空气间隙、降低界面热阻，无需额外加大锁附扭力。

材料机理：软质硅胶如何实现”界面贴合”

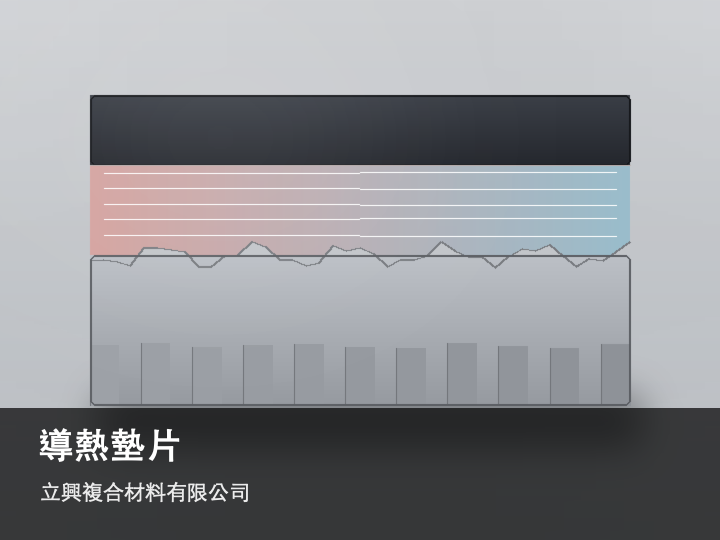

导热硅胶垫的核心原理，是以软质硅胶基材搭配导热填料，在保持一定导热路径的同时，保留材料的弹性与压缩性。当垫片被夹持在发热元件与散热模组之间，柔软的基材会小幅流动填补表面起伏，使实际接触面积更接近理论最大值，从而有助于降低热传路径中的界面热阻，而不是单纯依靠加大压力让两个刚性表面直接贴紧。

三项核心技术要点

• 导热系数可按需选择：依公开资料，该系列提供 1.0～10.0 W/m-k 多个等级，可依实际功耗与散热路径需求选用对应等级，无需用同一规格覆盖所有机型。
• 厚度可按间隙定制：厚度范围涵盖 0.25mm～1.3mm，能对应不同组装公差与间隙设计，也可依客户图纸调整尺寸与形状。
• 耐温与阻燃等级：耐温范围为 -40°C 至 200°C，并符合 UL 94 V-0 / V-1 阻燃等级，适用于长时间运行或环境温度变化较大的工业场景，具体认证文件需依实际采购型号确认。

常见工业应用场景

这类导热硅胶垫常见于 CPU、GPU 等核心运算元件的散热设计，用作散热模组与金属底盘或外壳之间的导热界面；也适用于电源供应器、高功率 LED 照明的热管理，以及 5G 通信设备与汽车电子功率元件，帮助在震动与温度循环环境下维持稳定的导热与缓冲保护。

选型与设计提醒

实际选型时，建议工程团队先确认组装间隙、锁附压力上限与目标热阻，再对应选择导热系数等级、厚度与硬度组合；由于软质材料的压缩特性会受夹持压力影响，建议在打样阶段实际测试安装压力下的效果，避免仅依规格表数字直接套用。

结语

界面热阻往往是散热设计中容易被忽略的环节，导热硅胶垫可以帮助在较低组装压力下实现更完整的表面贴合。如果您的产品正面临接触不良、局部过热或组装公差偏大的问题，欢迎进一步查看导热硅胶垫完整产品信息，依实际应用需求确认合适的等级与规格。
