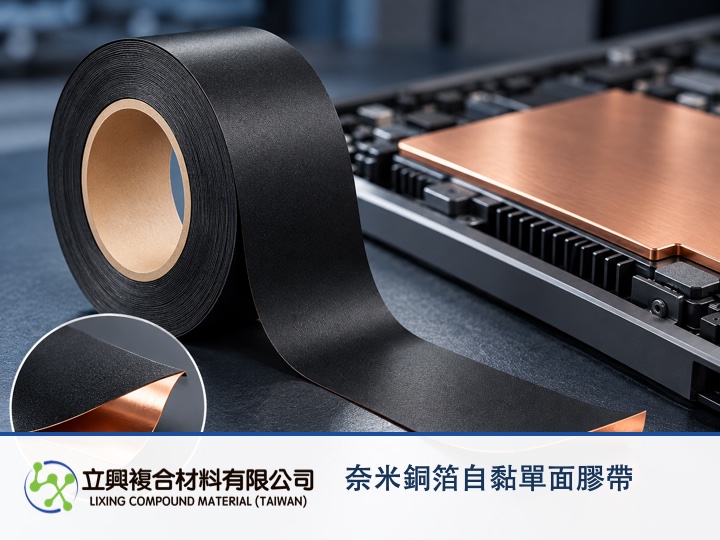

奈米铜箔自黏单面胶带可在手机、平板与精密电子装配的有限空间内建立贴合热路径，同时减少材料厚度对堆叠空间的占用。采购与制程工程师可先核对总厚度、基材厚度及贴合面，再决定模切轮廓与样品条件。

薄型结构让热管理更容易进入现有堆叠

奈米铜箔自黏单面胶带的厚度与材料选项涵盖总厚度 0.03 ± 0.005 至 0.155 mm，基材厚度 0.009 至 0.07 mm。工程师可按可用间隙挑选样品，不把一般材料理论当成特定型号的保证。

铜基材与自黏面把固定和热路径放在同一片材

官方产品页说明本品以铜为基材，表面复合纳米碳，并采用亚克力胶形成单面自黏结构。卷材具有柔韧性，可配合手机、平板与精密电子设备的薄型贴合位置；实际黏着与热表现仍要用指定型号和被贴材验证。

模切稳定性有助于保留边界与贴合位置

产品页列出尺寸稳定性及模切、贴合处理用途。工程图面可把外形、公差与避空区交给供应端确认，再以可模切的薄型铜箔胶带制作样品，观察边缘是否翘起及胶面是否完整接触。

工程模型说明厚度为何值得单独核对

MIT 的平板一维稳态导热模型为 Rcond = L / (kA)。Rcond 是导热热阻，单位 K/W；L 是沿热流方向厚度，单位 m；k 是热导率，单位 W/(m·K)；A 是垂直热流方向的有效面积，单位 m²。模型适用于均质平板、一维稳态导热及材料性质近似固定的条件。它不包含胶层与界面接触热阻、面内扩散、边缘效应或非稳态升温，只能支持选型推理，不能作为产品实测值。公式来源见 MIT 2.051 Heat Transfer Equation Sheet。

贴合质量决定薄型材料能否发挥作用

产品页要求贴合面保持清洁干燥，剥离离型纸时避免接触胶面。选样时请提供可用厚度、被贴材、模切尺寸、工作温度与装配压力，并用实际组件确认界面、黏着及 EMI 连续性。查看正式产品资料与样品条件后再定案。
